오늘 준비한 내용은 반도체 리소그래피 계측 기술입니다. 계측 기술이 무엇인지, 왜 이 기술이 중요한지에 대해 이야기하고, 주요한 계측 장비와 방식에 대해 알아보고, 최신 계측 기술 트렌드까지 함께 알아보도록 하겠습니다. 따뜻한 차 한잔 준비하고 천천히 읽어보시길 권해드립니다. :)
✨ 반도체 리소그래피 계측 기술이란?
**반도체 리소그래피 계측 기술(semiconductor lithography measurement technology)**은 회로 패턴이 설계대로 정확히 구현되었는지를 검증하고, 공정 오차를 실시간으로 감지하는 시스템입니다.
미세화가 진행될수록 나노미터 수준의 오차조차 수율에 큰 영향을 주기 때문에, 고정밀 계측 기술은 공정 제어의 핵심입니다.
✅ 요약: 계측 기술은 나노 패턴이 계획대로 구현되었는지를 판단하는 '현미경'이자 '센서'입니다.
🔍 왜 계측 기술이 중요한가?
- 회로의 치수 정확성 확보: 설계 선폭, 간격, 위치 등 확인
- 결함 탐지 및 품질 관리: 오버레이 오차, PR 불균일, 식각 편차 탐색
- 공정 피드백 및 제어 연동: 계측 결과를 기반으로 실시간 보정 가능
- EUV 및 High-NA 대응: 고해상도 노광에 맞춘 초정밀 계측 필요
🎯 계측 기술이 없다면, 공정 상태는 '눈 가리고 운전하는 것'과 다름없습니다.
⚙️ 주요 계측 장비 및 방식

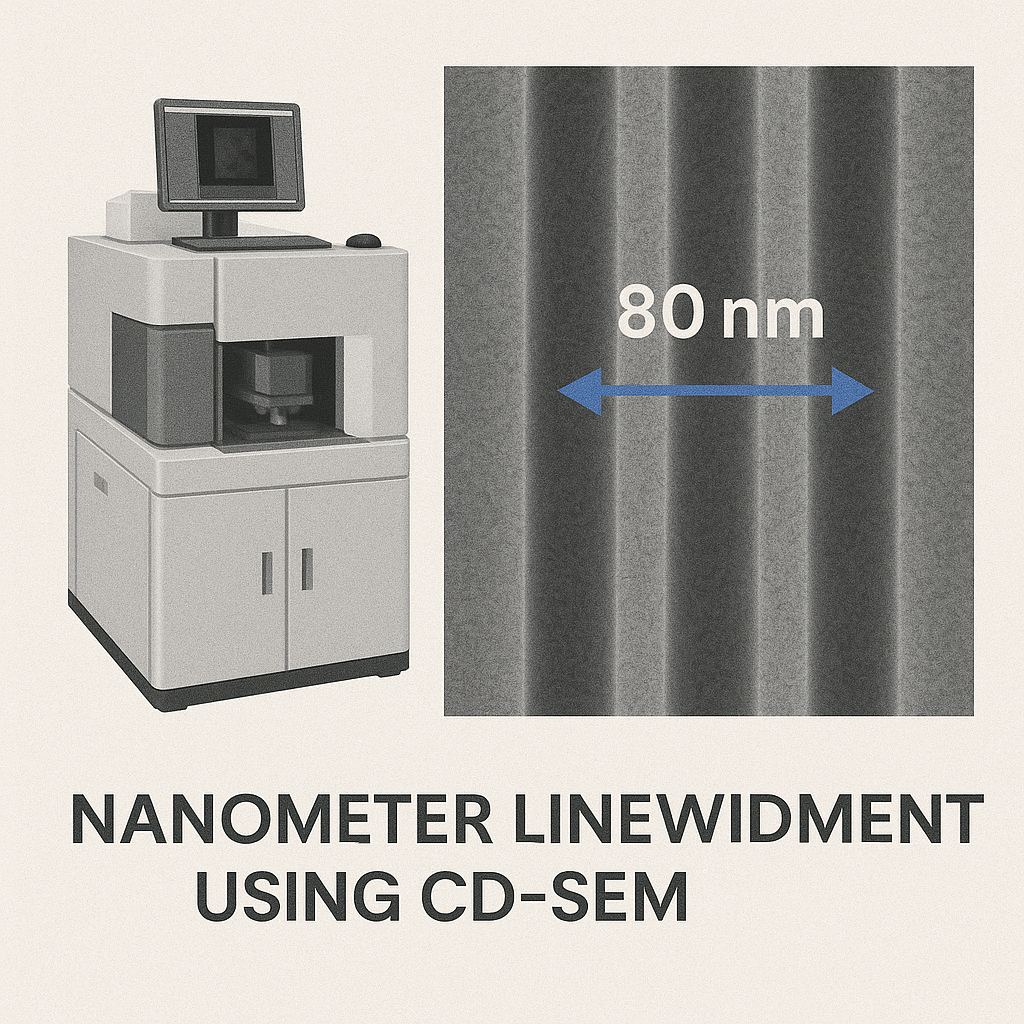

- CD-SEM (Critical Dimension Scanning Electron Microscope)
- 선폭 및 간격 측정용 전자현미경
- 비파괴, 고정밀 측정
- Overlay Metrology Tool
- 레이어 간 정렬 상태 분석
- 오버레이 오차 실시간 추적
- Scatterometry (광 산란 분석기)
- 비접촉식으로 PR 두께, 패턴 형태 측정
- 고속 자동화 계측에 유리
- AFM (Atomic Force Microscopy)
- 3D 형상 측정 가능
- 단면/표면 조도 등 고해상도 분석
💡 계측 데이터의 활용 방식
- SPC (Statistical Process Control)
- 통계 기반 공정 안정성 평가
- Closed-loop Feedback
- 장비 자동 보정과 연동 (Dose, Focus, Etch 등)
- Digital Twin 기반 시뮬레이션 보정
- 예측 모델과 계측 데이터를 결합한 공정 예측
🔭 최신 계측 기술 트렌드
- AI 기반 패턴 인식 및 이상 탐지
- 하이브리드 센서 융합형 계측 플랫폼
- High-NA EUV 대응 고해상도 측정기 개발
- In-line Metrology 기술 확대: 노광 후 바로 계측 및 반영
📌 결론: 계측이 정확해야 반도체가 완성된다
반도체 리소그래피 계측 기술은 공정 오차를 줄이고, 제품 신뢰도를 높이기 위한 필수 요소입니다.
나노미터 정밀도를 요구하는 최신 공정에서, 계측은 더 이상 단순 검사 단계를 넘어 공정 설계와 제어의 핵심으로 자리잡고 있습니다.
앞으로는 AI, 실시간 데이터 분석, 3D 측정 기술의 발전과 함께 더욱 고도화될 것입니다.
